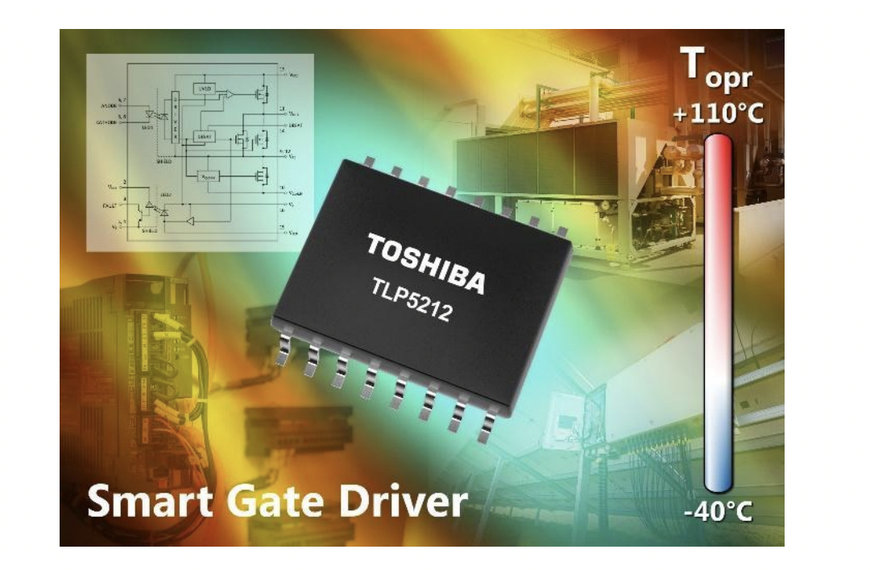

TOSHIBA INTRODUCE IL FOTOACCOPPIATORE INTELLIGENTE PER GATE DRIVER CON USCITA A 2.5A PER IL CONTROLLO DI IGBT E MOSFET E LA PROTEZIONE DELL'ALIMENTAZIONE IN APPLICAZIONI INDUSTRIALI

Il TLP5212 è dotato di una nuova uscita totem pole con due MOSFET a canale N, per garantire la compatibilità con le specifiche ampiamente utilizzate in applicazioni quali gli apparecchi industriali. Inoltre, il nuovo fotoaccoppiatore incorpora funzioni di protezione come il rilevamento della desaturazione degli IGBT, il circuito Miller clamp attivo e le uscite UVLO e FAULT, che eliminano la necessità di numerosi circuiti esterni. Ciò abbatte i costi di sistema per il rilevamento e la protezione dei guasti, oltre a ridurre lo spazio e gli sforzi di progettazione. Inoltre, incorporando l'affidabile e potente LED a infrarossi di Toshiba, il dispositivo può essere utilizzato in ambienti con condizioni termiche severe.

Il fotoaccoppiatore TLP5212 può assorbire o erogare fino a 2,5A attraverso la sua uscita totem. Con un ritardo di propagazione di soli 250ns (max.) e una distorsione del ritardo di +/-150ns, il dispositivo è adatto per l'utilizzo in applicazioni ad alta velocità. L'intervallo di temperature di funzionamento (Ta) è compreso tra -40°C e +110°C, e ciò ne garantisce l'idoneità per l'uso industriale e delle energie rinnovabili.

Alloggiato in un piccolo package SO16L, il nuovo fotoaccoppiatore misura appena 10,3 mm x 10,0 mm x 2,3 mm, consentendone l'utilizzo laddove lo spazio è limitato. Anche con questo package compatto, esso presenta una distanza minima di dispersione di 8 mm, che ne consente l’utilizzo per applicazioni che richiedono livelli elevati di isolamento termico e di sicurezza (BVs = 5000Vrms).

Il TLP5212 richiede un segnale sul lato di ingresso per ripristinare lo stato di protezione. È in fase di sviluppo un ulteriore dispositivo, il TLP5222, che riprende automaticamente il proprio stato dopo un intervallo di tempo specificato.
