I nuovi ADC SAR Easy Drive di Analog Devices semplificano la progettazione e offrono le migliori prestazioni del settore
Analog Devices, Inc. (Nasdaq: ADI) ha presentato un nuovo portfolio di convertitori analogico-digitali (ADC) SAR (Successive Approximation Register) di nuova generazione a 16-24 bit ad altissima precisione.
Questi dispositivi semplificano il processo spesso complesso della progettazione degli ADC in applicazioni di strumentazione, industriali e medicali. La nuova famiglia di ADC SAR ad alte prestazioni incorpora la tecnologia brevettata Easy Drive™ di ADI e la versatile interfaccia periferica seriale Flexi-SPI (Serial Peripheral Interface) che risolve le problematiche di progettazione del sistema e amplia la selezione di prodotti complementari direttamente compatibili.
La tecnologia Easy Drive di ADI mantiene le prestazioni del dispositivo eliminando molte problematiche tradizionali di progettazione a livello di sistema, come ad esempio le rigide linee guida di layout, i rigidi requisiti di timing dell'interfaccia digitale e la complicata selezione di prodotti complementari. La versatile interfaccia digitale Flexi-SPI facilita l'integrazione del processore host e dell'ADC fornendo requisiti di timing facili da soddisfare. La combinazione di alte prestazioni con questa interfaccia digitale riprogettata fornisce una migliore esperienza di progettazione complessiva con un ciclo di progettazione del sistema più rapido.

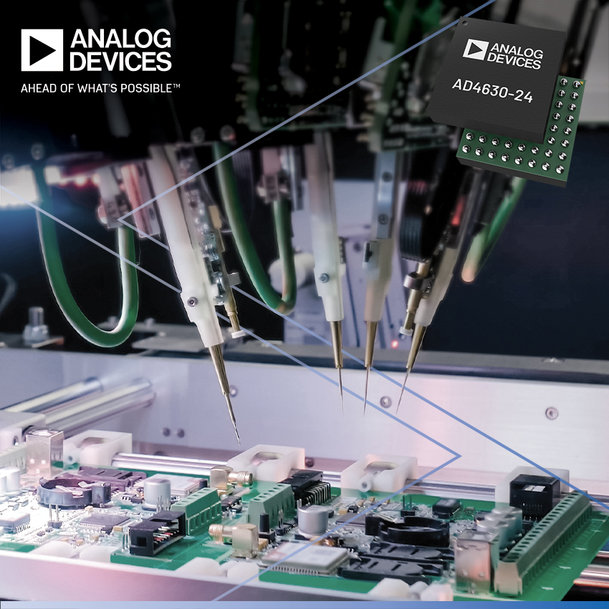

Primo nella famiglia di sei ADC SAR pin-compatibili, l’AD4630-24 è un 24-bit a doppio canale, con campionamento simultaneo, 2Msps per canale e caratterizzato da una precisione leader di settore (INL) di 0.9 parti per milione (ppm), un parametro 4 volte migliore rispetto agli altri dispositivi. L'AD4630-24 integra un reference buffer e tutti i componenti critici di disaccoppiamento in un singolo chip, consentendo una densità della soluzione 2 volte migliore rispetto ad altri dispositivi.
"La combinazione di prestazioni e velocità porterà a loop di controllo digitali più precisi e stabili che possono raggiungere il loro set point finale con una latenza inferiore", ha affermato Ray Goggin, General Manager del gruppo di test e misurazioni elettroniche di ADI. "La nuova famiglia ADC di ADI è un'evoluzione tecnologica voluta, che semplifica ulteriormente il processo di progettazione, valutazione e commercializzazione di prodotti di strumentazione di precisione a controllo digitale".
Caratteristiche dell’ADC SAR AD4630-24
- Massima precisione: precisione garantita di 0,9 ppm INL con prestazioni tipiche di 0,1 ppm
- Prestazioni più elevate: Rapporto tipico segnale-rumore di 105,7 dB
- Piccole dimensioni della soluzione: Il package CSP-BGA (Chip scale ball grid array) integra tutti i condensatori critici di alimentazione e bypass di reference per ridurre l'ingombro e il numero di componenti del sistema
- Ampio range di modo comune in ingresso che assicura la compatibilità con signal chain d'ingresso sia single-ended che differenziali.
- L'AD4630-24 a doppio canale e l'AD4030-24 a canale singolo sono immediatamente disponibili mentre gli altri quattro ADC SAR saranno lanciati nel corso dell’anno.
